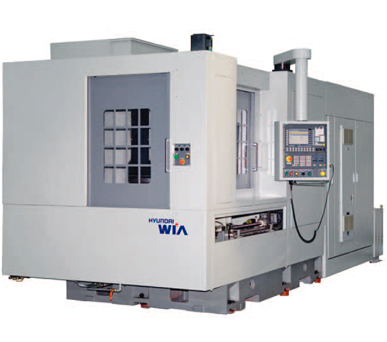

FA machine to cut automobile cylinder head block with 15,000r/min high-velocity spindle.
To optimize cutting circumstances, it is possible to choose from a-axis, B-axis and AB-axis table.
|
規格 |
單位 |
WH50TFC (Fanuc) |
WH50TFC (Aiemens) |
WH63TM |
WH63TMB |
|
|
工 作 臺 |
工作臺尺寸 |
mm |
φ500 |
φ530 |
||
|
最大工件重量 |
kg |
900 |
650 |
|||
|
最大工件尺寸 |
mm |
φ1,000ⅹH900 |
φ800ⅹH800 |
|||
|
工作臺分度時間 |
sec/90º |
0.9 |
0.7 |
|||
|
最小分度角度 |
deg |
0.001º |
||||
|
進給系統 |
X/Y/Z軸進給量 |
mm |
630[700]/560/560 |
630/630/800 |
||
|
工作臺端面至 主軸端距離 |
mm |
183~743 |
125~755 |
|||
|
立柱正面至 主軸中心距離 |
mm |
200~760 |
105~905 |
|||
|
導軌形式 |
— |
滾柱導軌 |
||||
|
主 軸 |
主軸錐度 |
— |
HSK-A63 |
HSK-A100 |
||
|
最大轉速 |
Rpm |
15,000 |
16,000 |
10,000 |
||
|
主軸功率(連續） |
KW |
22 |
26 |
28 |
26 |
|
|
主軸扭矩（連續） |
N.m |
95 |
75 |
63 |
75 |
|
|
主軸驅動方式 |
— |
Built-in |
||||
|
進 給 |
切削進給速度 （X/Y/Z) |
m/min |
15 |
20 |
||
|
切削僅給速度 （X/Y/Z) |
m/min |
50/50/50 |
60/60/60 |
|||
|
ATC |
刀庫容量 |
EA |
24[40] |
30[40] |
20[30] |
|
|
刀具形式 |
— |
HSK-A63 |
HSK-A100 |
|||
|
刀具最大直徑 （鄰位刀具有/無） |
mm |
φ75/φ150[φ250] |
φ95/φ200 |
φ125/φ250 |
||
|
刀具最大長度 |
mm |
300 |
530 |
520 |
||
|
最大刀具重量 |
kg |
5 |
10 |
15 |
||
|
選刀方式 |
— |
固定地址/隨機 |
||||
|
換刀時間 (T-T/C-C) |
sec |
1.2/4 |
2.6 |
3.5 |
||
|
動 力 源 |
氣源容量 |
L/min |
650 |
830 |
||
|
電源容量 |
KVA |
60 |
90 |
|||
|
機械外觀 |
占地面積 （LⅹW) |
mm |
1,862×5,329 |
2,485×5,445 |
2,470×5,445 |
|
|
高度 |
mm |
3,107 |
3,500 |
|||
|
機床重量 |
kg |
13,000 |
20,000 |
|||
|
控制系統 |
內存容量 |
|
320 |
2,048 |
||
|
CNC規格 |
— |
FANUC 18i-MB |
SEMENS 840D |
|||
